Sabtu, 27 Agustus 2011

IMPORT DATA DARI AUTOCAD

1. SIAPKAN DATA AUTOCAD YANG AKAN KITA IMPORT, SAVE DALAM FORMAT DFX VERSI 2002. SAVE DI FOLDE AUTOCAD DARI PROJECT YANG KITA BUAT

2. BUKA MINESCAPE XPLORER - CREATE DESIGN FILE

3. KLIK IMPORT - PILIH FORMAT DXF/DWG -INPUTNYA DIISI DATA AUTOCAD KITA TADI - OUTPUT DIISI DESIGN FILE YANG KITA BUAT TADI - LAYER DIKETIK AJA

4. JADI DEH

BELAJARMINESCAPE.BLOGSPOT.COM

SAMARINDA 2011

Selasa, 23 Agustus 2011

MEMBUAT SURFACE TOPO DENGAN GRID

1. BUAT POLYGON MENGELILINGI TOPO

2. PILI MODEL - GRID - DESIGN

3. PADA INPUT ISI DATA DESIGN DAN SEARCH LAYER, SHEET SPEC KLIK KANAN - CREATE - PICK POLYGON YANG KITA BUAT TADI, SHEETNYA DIKETIK SHEET_A - OK

4. INTERPOLATOR DIIDI FEM, GRID SPECT KLIK KANAN CREATE

5. SHEET NAME ISI SHEET YG KITA BUAT TADI GRID NAME DIKETIK AJA, SELL SIZE ISI 25 - KLIK OK

6. POLYGON DOMAIN - IDS KLIK KANAN PICK POLYGON YANG KITA BUAT TADI

7. PADA OUTPUT GRID FILE KLIK KANAN CREATE

8. ISI SEPERTI CONTOH DIBAWAH IN

9. JADILAH SEPERTI DIBAWAH INI

BELAJARMINESCAPE.BLOGSPOT.COM

SAMRINDA

Minggu, 21 Agustus 2011

SECTION 2D DARI STRATMODEL

1. KITA BUKA MODUL MINESCAPE STRATMODEL

2. KEMUDIAN

3. ISILAH DATA SEPERTI DIBAWAH INI, UNTUK OUTPUT DESIGN FILE, KLIK KANAN CREATE, DIMENSION 2D, UNTUK LAYER DIKETIK JA

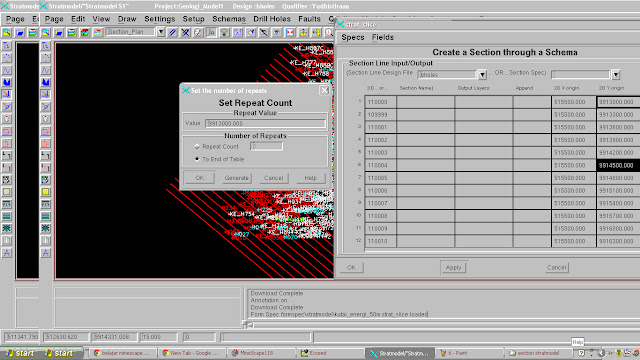

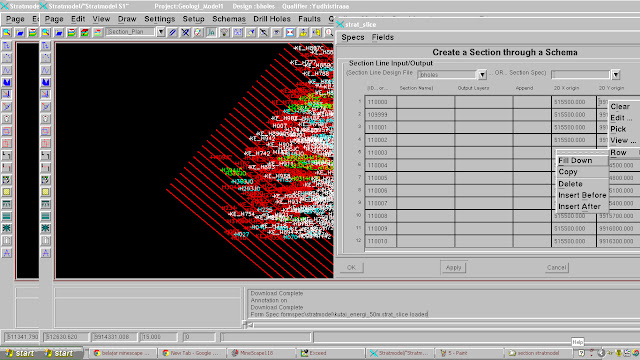

4. KEMUDIAN PILIH SELECTION, PICK LAYER SECTION YANG SDH KITA BUAT, KEMUDIAN ISI KOORDINAT POSISI SECTION YANG AKAN KITA BUAT NANTI

5. JADILAH SECTION 2D NYA

BELAJARMINESCAPE.BLOGSPOT.COM

Minggu, 14 Agustus 2011

Dalam pembutan section dalam min escape ada beberapa macam
saat ini saya akan membahan membuat section dengan surface.
1. Pertama bukalan design file tempat gari section dibuat (kita bermain di modeul minescape aja bukan stramodel.
2. Input isi dengan surface yang akan dibuat, contoh surface topografi. (sebelumnya kita buat dulu surface menggunakan Triangle atau GRID, silakan pilih)
3. output klik kanan design file kolom terum create. ketik nama design file tempat section akan dibuat. pilih design file untuk 3D ato 2D

4. Ketik nama layer exp : section_2d
5. Pada section elemen output/input layer pada Kolom IDS or klik kanan pick section yang akan dipilih yaitu pada design awal

6. x origin diisi koordinat sectin akan ditempatkan, y juga begitu (tapi klo ada beberapa section yang y origin klik kanan row - fil down - generate - base value diidi koordinat sectin palaing bawah - name type counter - value isi dengan base value - step isi 300 -klik ok
